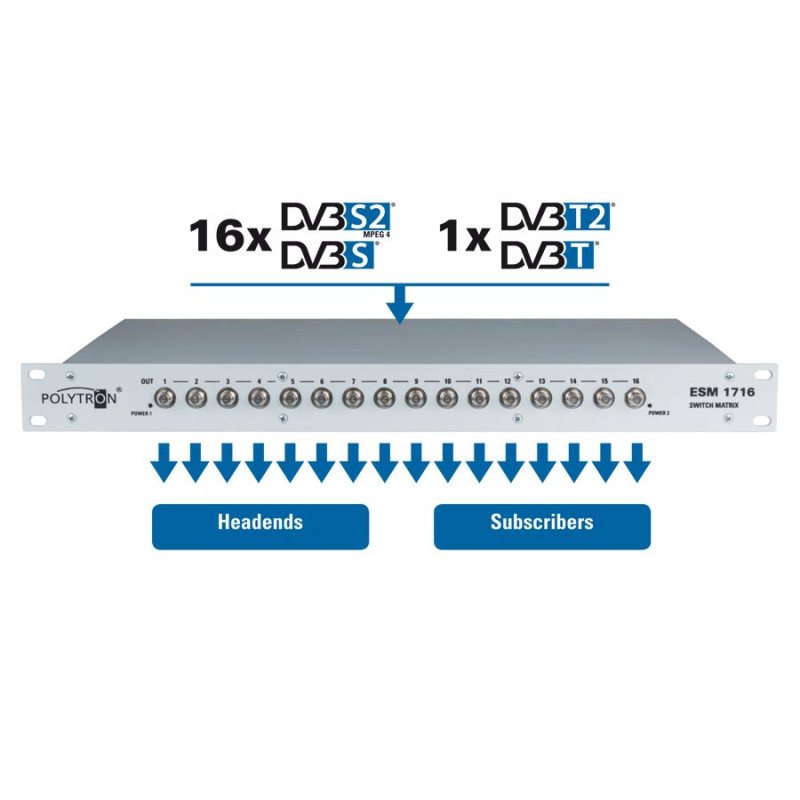

SAT IF switch matrix met 16 uitgangen (16 x DVB-S/S2, 1x DVB-T/T2) en redundant voeding
Polytron ESM 1716 WEB/RS is een flexibele SAT IF switch matrix die wordt ingezet als distributiepaneel voor headends, om DVB-S/S2 en DVB-T/T2 signalen te distribueren naar 16 uitgangen. Dit model heeft web-based bediening en een redundant voeding.
Polytron heeft de ESM 1716 WEB/RS voorzien van 16 satellietingangen en een TER-input. De geselecteerde polarisatieniveaus zijn beschikbaar op alle 16 uitgangen.
Web-based besturing
De matrix switch ondersteunt web-based besturing zodat u het uitgangssignaal makkelijk op afstand kunt aanpassen. De ingangsverdeling blijft ongewijzigd.
Redundant voeding
Dit model, de Polytron ESM 1716 WEB/RS, heeft naast web-based bediening ook een redundant power supply.
Toepassingen van deze matrix switch
- Veranderde transponderfrequenties snel aanpassen
- Eenvoudig het programma-aanbod aanpassen (bijv. programma's in vreemde talen in hotels)
- Gemakkelijk activeren van smartcards, waarvan activeringsgegevens op een andere transponder staan
Technische specificaties Polytron ESM 1716 WEB/RS
- Aantal ingangen: 17
- Aantal uitgangen: 16
- Impedantie in- en uitgangen: 75 Ohm
- Frequentiebereik
- Ingang SAT: 950-2150 MHz
- Uitgang: 10-2150 MHz
- TER (optioneel): 18-862 MHz
- Aansluitdemping
- TER (optioneel): 16 dB
- SAT: -4 ~ 0 dB (± 1,5)
- Isolatie lines: 30 dB
- Retourverlies in- en uitgangen: 12 dB
- Uitgangsniveau
- SAT: max. 103 dBµV
- TER: passief
- LNB spanning: 15 V
- LNB stroomvoorziening: max. 500 mA per trunk line (gezamenlijk in totaal 2000 mA)
- Stroomverbruik uitgangen: 35 mA
- Voeding: 90-265 VAC (47-63 Hz), 15 VDC/3,3 A
- Temperatuurbereik: 0 ~55 °C
- Afmetingen (l x b x h): 482,6 x 310 x 44,5 mm
