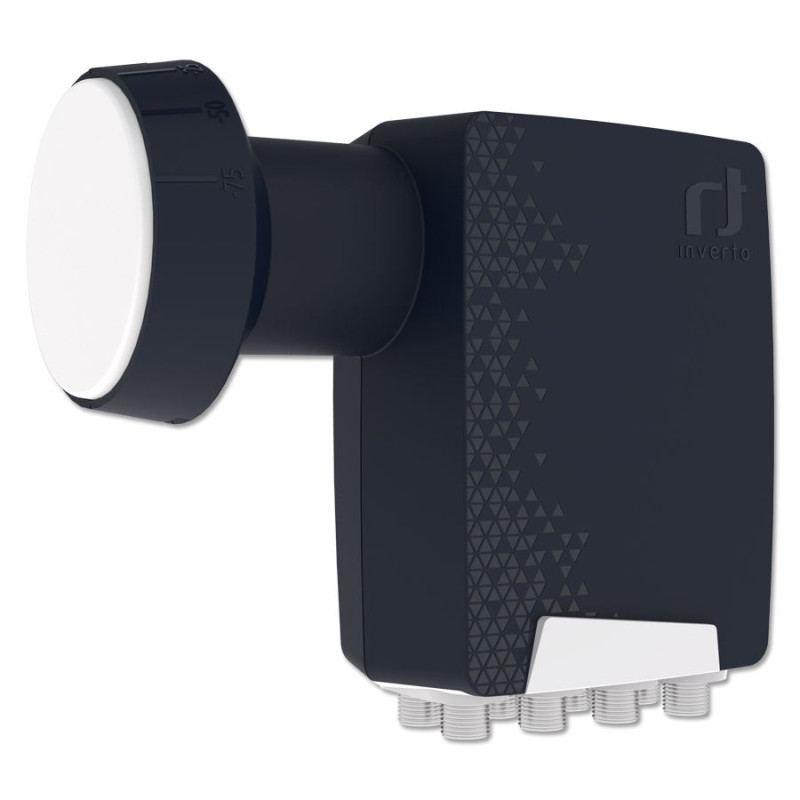

Octo PLL LNB - 40 mm
De Inverto IDLP-OCT410-PREMU-OPN octo PLL LNB distribueert het radio- en tv-signaal van 1 satelliet naar maximaal 8 settopboxen (of 4 twin tuner settopboxen). De Inverto Octo PLL LNB is beschermd tegen interferentie van 4G/LTE-signalen en heeft een laag stroomverbruik.
Hoge frequentiestabiliteit
Deze phase-locked loop LNB gebruikt een andere techniek dan conventionele LNB's. Hierdoor biedt dit type LNB een hogere frequentiestabiliteit.
De Inverto IDLP-OCT410-PREMU-OPN LNB ondersteunt HD- en UHD-streams.
Inverto IDLP-OCT410-PREMU-OPN in het kort
- DVB-S2 (HD en UHD)
- Lage faseruis en laag ruisgetal
- Laag energieverbruik
- Hoge kruispolarisatie-isolatie
- Hoge frequentiestabiliteit
Technische specificaties Inverto IDLP-OCT410-PREMU-OPN octo PLL LNB (40 mm)
- Frequentiebereik
- Input: 10,7 GHz ~ 12,75 GHz
- Output: 950 MHz ~ 2150 MHz
- Frequentie low band LO: 9,75 GHz
- Frequentie high band LO: 10,6 GHz
- Ruisgetal: gem. 0,7 dB (max. 1,0 dB)
- LO frequency nauwkeurigheid @ 25° C: max. ±400 kHz
- LO temperatuurafwijking: max. ±800 kHz
- LO faseruis @ 10 kHz: max. -90 dBc/Hz
- Conversion gain: min. 55 dB
- Gain ripple (over 26 MHz bandbreedte): ±0,6 dB
- Gain variation (over volledige band): ±4 dB
- Image rejection: min. 40 dB
- 3th order intermodulation - ICP3: min. 10 dBm
- 1 dB compressiepunt (@ output): min. 0 dBm
- Kruispolarisatie-isolatie: min. 22 dB
- Control signal
- Ca (V): 10,0 V ~ 14,0 V
- Cb (H): 16,0 V ~ 20,0 V
- Cc (band switching): 22 kHz (±4)
- Output VSWR: 2,3:1
- In band spurious level: max. -60 dBm
- Stroomverbruik: max. 210 mA @ 11 VDC ~ 20 VDC
- Bedrijfstemperatuur: -30 °C ~ +60 °C
- Output impedantie: 75 Ω
- Output connector type: F-connector (female)
- Dish F/D ratio: 0,6
- Gewicht: 276 g
- Afmeting verpakking (b x d x h): 14,2 x 13,3 x 7,5 cm
