Quad PLL LNB - 40 mm

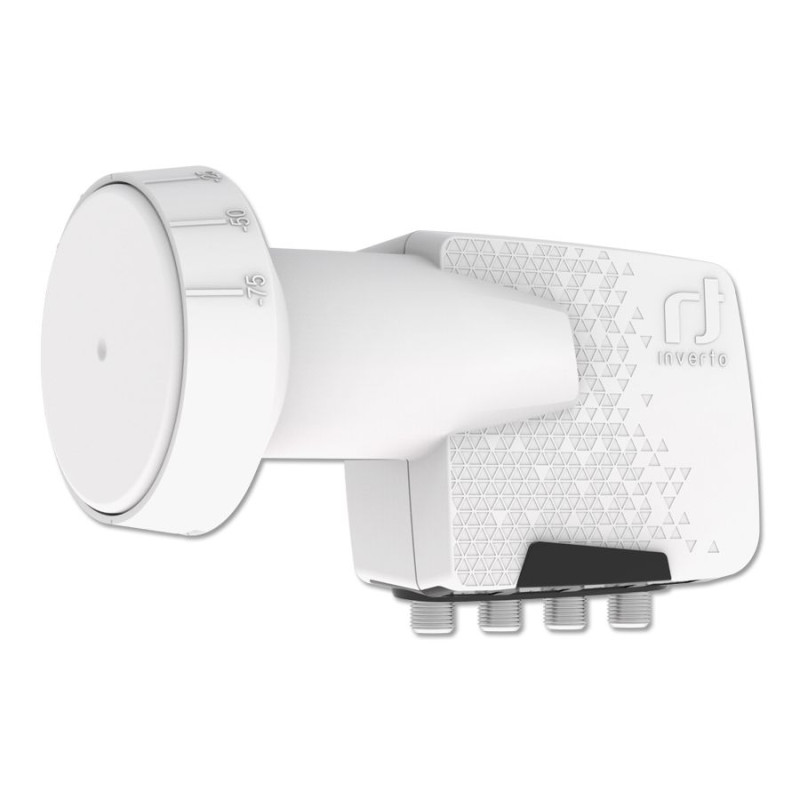

De Inverto IDLH-QDL410-HMPRO-OPN quad PLL LNB heeft weinig last van storingen door 4G/LTE-signalen. De LNB is voorzien van de nieuwste chipsettechnologieen en het waveguide-ontwerp zorgt voor goede ontvangst van satellietsignalen.
Hogere frequentiestabiliteit
Deze Inverto LNB is een PLL LNB (phase-locked Loop), die qua techniek verschilt van conventionele LNB's. Hierdoor biedt de Inverto IDLH-QDL410-HMPRO-OPN een hogere frequentiestabiliteit.
1 satelliet en 4 single tuner receivers
Met deze quad PLL LNB ontvangt u satelliet-televisie vanaf één satelliet. Deze distribueert u naar 4 single tuner settopboxen of 2 twin tuner PVR receivers.
De LNB ondersteunt HD- en UHD-uitzendingen en heeft een laag stroomverbruik.
Inverto IDLH-QDL410-HMPRO-OPN in het kort
- DVB-S2 (HD en UHD)
- Lage faseruis en laag ruisgetal
- Laag energieverbruik
- Hoge kruispolarisatie-isolatie
- Hoge frequentiestabiliteit
Technische specificaties Inverto Quad PLL LNB IDLH-QDL410-HMPRO-OPN (40mm)
- Frequentiebereik
- Input: 10,7 GHz ~ 12,75 GHz
- Output: 950 MHz ~ 2150 MHz
- Frequentie low band LO: 9,75 GHz
- Frequentie high band LO: 10,6 GHz
- Ruisgetal: gem. 0,3 dB (max. 0,7 dB)
- LO frequency nauwkeurigheid @ 25° C: max. ±500 kHz
- LO temperatuurafwijking: max. ±1,0 MHz
- LO faseruis @ 10 kHz: max. -80 dBc/Hz
- Conversion gain: min. 55 dB
- Gain ripple (over 26 MHz bandwidth): ±0,75 dB
- Gain variation (over full band): ±4 dB
- Image rejection: min. 40 dB
- 3th order intermodulation - ICP3: min. 10 dBm
- 1 dB compressiepunt (@ output): min. 0 dBm
- Kruispolarisatie-isolatie: gem. 22 dB, min. 20 dB
- Control signal
- Ca (V): 11,0 V ~ 14,0 V
- Cb (H): 16,0 V ~ 20,0 V
- Cc (band switching): 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
- Output VSWR: 2,5:1
- In band spurious level: max. -60 dBm
- Stroomverbruik: max. 120 mA @ 11 VDC ~ 20 VDC
- Bedrijfstemperatuur: -30 °C ~ +60 °C
- Output impedantie: 75 Ω
- Output connector type: F-connector (female)
- Dish F/D ratio: 0,6
- Gewicht: 221 g
- Afmeting verpakking (b x d x h): 15,5 x 9,1 x 7,6 cm
