Multiplexing compact headend (DVB-C uit)

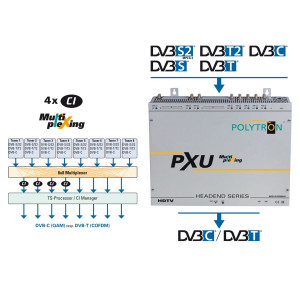

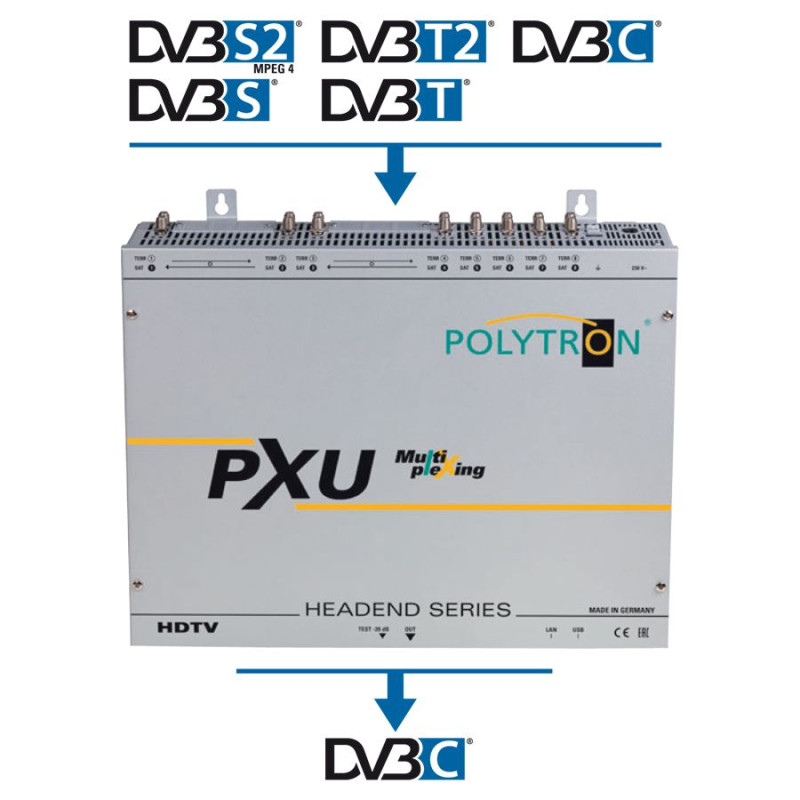

Polytron PXU 848C is een compact headend dat de content van 8 satelliettransponders, terrestrische of kabelkanalen naar DVB-C (QAM) converteert. Met de multiplexfunctie genereert u eenvoudig nieuwe uitvoerkanalen met inhoud van verschillende invoertransponders. Ook gecodeerde content is geen probleem, dankzij de 4 ingebouwde CI-slots decodeert u content van verschillende transponders d.m.v. een smartcard, waarbij u de mogelijkheden van de smartcard optimaal kunt benutten.
Dual modulators
Polytron heeft de PXU 848T voorzien van dual modulators. Hierdoor wordt de capaciteit van de CAM-modules efficiënter gebruikt en kunnen de signalen op input 1-4 worden opgesplitst in 2 output kanalen na het multiplexen en decoderen van de kanalen.
![]()
In het kort
- 8 onafhankelijke ingangs-triple-tuners (DVB-S/S2, DVB-T/T2, DVB-C)
- Multiplexing
- 4 CI-slots
- Uitgangsopties: DVB-C (QAM) of DVB-T (COFDM) omschakelen via firmware-update
- NIT/ONID verstelling
- LCN-programmasortering
- Compatibel met MPEG-2, MPEG-4 en HEVC
- Eenvoudig te programmeren via USB of LAN
Technische specificaties Polytron PXU 848C
- Ingangen: 8
- Multiplexing: 8 x 8
- CI-slots: 4
- Ingangsniveau: 50-80 dBµV
- Demodulator
- DVB-S2/S
- SR DVB-S/QPSK: 1-45 MS/s
- SR DVB-S2/QPSK: 1-45 MS/s
- SR DVB-S2/8PSK: 1-45 MS/s
- Modulation: 8PSK/QPSK
- CR DVB-S/QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
- CR DVB-S2/8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
- Roll off: 0,35, 0,25, 0,20
- DVB-T
- Modulatie: QPSK, 16QAM, 64QAM
- FFT: 2K, 8K
- Channel bandbreedte: 7, 8 MHz
- Code rate: 1/2, 2/3, 3/4, 5/6, 7/8
- Guard interval: 1/4, 1/8, 1/16, 1/32
- DVB-T2
- Modulatie: QPSK, 16QAM, 64QAM, 256QAM
- FFT: 1K, 2K, 4K, 8K, 16K, 32K
- Channel bandbreedte: 7, 8 MHz
- Code rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
- Guard interval: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
- DVB-C
- Modulatie: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
- Symboolsnelheid: 7,2 MS/s
- Channel bandbreedte: 6, 7, 8 MHz
- Output modulatie (af fabriek): DVB-C
- Outputkanalen: 8
- Frequentiebereik: 112-862 MHz
- Signaal constellatie: 16, 32, 64, 128, 256 QAM
- Symbolsnelheid: 1-7,2 MS/s
- Bandbreedte: 7, 8 MHz
- Uitgangsniveau: 90 dBµV
- Regelbare demping per kanaal: 0-12 dB
- MER: ≥ 40 dB
- Energieverbruik: 45 W
- Werkspanning: 180-265 V, 50/60 Hz
- Afmetingen (l x b x d): 428 x 331 x 103 mm
