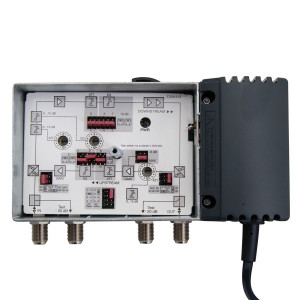

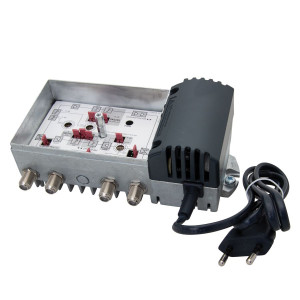

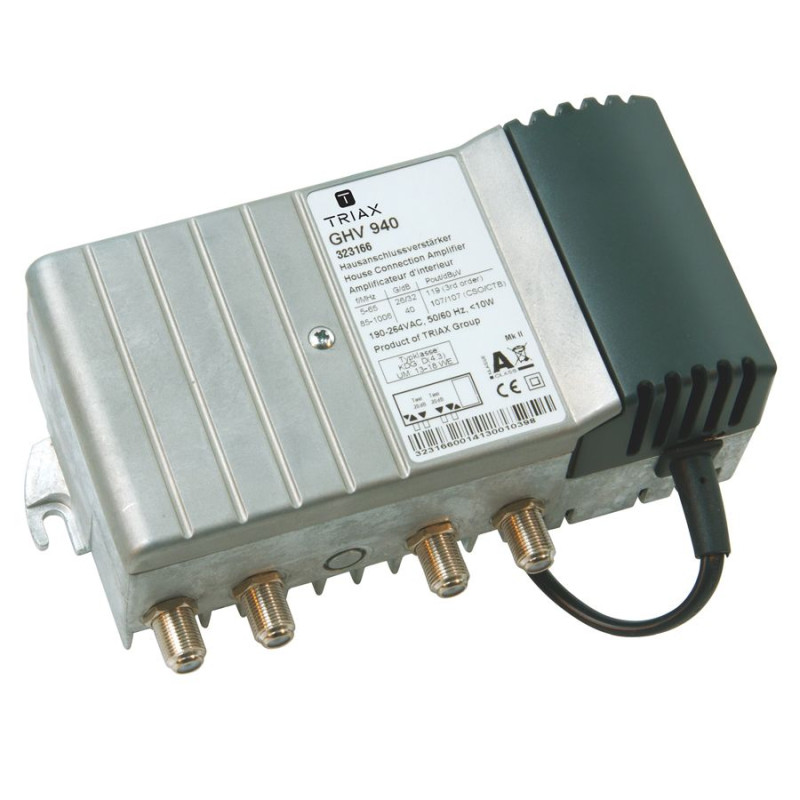

Triax GHV940 versterker 40dB met actief retourpad

40 dB signaalversterker (actief retourpad)

De Triax GHV 940 is een 40 dB signaalversterker met schakelbaar actief retourpad. De versterker is met name geschikt voor compacte CATV-distributienetwerken in appartementencomplexen of huizen.

De GHV 940 versterker heeft 1 ingang en 1 uitgang. Daarnaast is hij voorzien van 2 testpunten (RF-in en -uit, beiden -20 dB). Deze zijn niet geschikt om verdelers, taps of wandcontactdozen op aan te sluiten.

Laag ruisgetal

Het ruisgetal van de GHV 940 is erg laag (NE4) en daarmee zorgt hij voor een sterk signaal. Met jumpers en rotary switches maakt u eenvoudig leesbare, reproduceerbare instellingen voor verzwakking of egalisatie, zonder dat dit het down- of upstream signaal beinvloedt (het voorkomt downtime).

In het kort

• Kostenefficiente 1 GHz-technologie
• Verzwakking en equalizer in stappen van 1 dB
• Schakelbare VHF-band I (RC=UIT) of 5-65 MHz retourpad (RC=AAN)
• Selecteerbaar retourpad: aan/uit, actief/passief
• Upstream 26/32 dB versterking (hoog uitgangsniveau)
• Downstream 40 dB versterking (hoog uitgangsniveau)
• All-on-board retourpadtechnologie (alle functies beschikbaar zonder modules)
• Optionele Automatic Return Channel Activation (ARA): schakelbare return channel blocker voor ruisonderdrukking
• ESD- en overspanningsbeveiliging
• Voeding via de EU-stekker

Technische gegevens Triax GHV 940 versterker (40 dB)

• Retourpad: 5-65 MHz
• Uitgangsniveau IMD 2, EN 50083-3: 104 dBµV
• Uitgangsniveau IMD 3, EN 50083-5: 107 dBµV
• Uitgangsniveau retour IMD 2/IMD 3 @ 60 dB: 98/119 dBµV
• Uitgangsniveau retourpad: 120 dBµV
• Frequentiebereik: 47-1006/85-1006 MHz

• Ruisgetal - forward (VHF I "aan"): 6,5 dB
• Versterking: 40 dB (@ 1006 MHz)
• Versterking retour: 22/32 dB (@ 60 MHz)
• Ruisgetal: 6,5 dB
• Ruisgetal retourpad: 5 dB
• Equalization: 0-15
• Attenuation: 0-15 dB
• Attenuation - interstage: 0/3/6/9 dB
• Retourverlies - input (@ 40 MHz): >18
• Lineariteit: ± 1.0 dB
• Impedantie: 75 Ω

• AC voedingsspanning: 190-264 VAC
• Gem. energieverbruik: <11 W
• Bedrijfstemperatuurbereik: -25 tot +55 °C
• IP beschermingsklasse behuizing: IP 20
• Referentiestandaarden: EN 50083-3 - Class 2 / EN 50083-1; EN 60065 / EN 50083 / 2RoHS 2002/95/EG compliant
• Isolatieklasse: II

• RF testpunt input (bi-directioneel): -20 dB
• RF testpunt output (bi-directioneel): -20 dB
• Connector: F-connector (female)

• Afmetingen (l x b x d): 169 x 76 x 65 mm
• Gewicht: 735 gram
