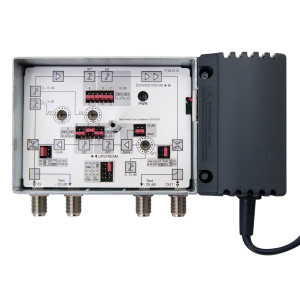

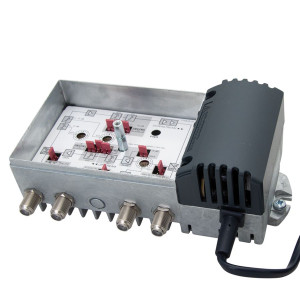

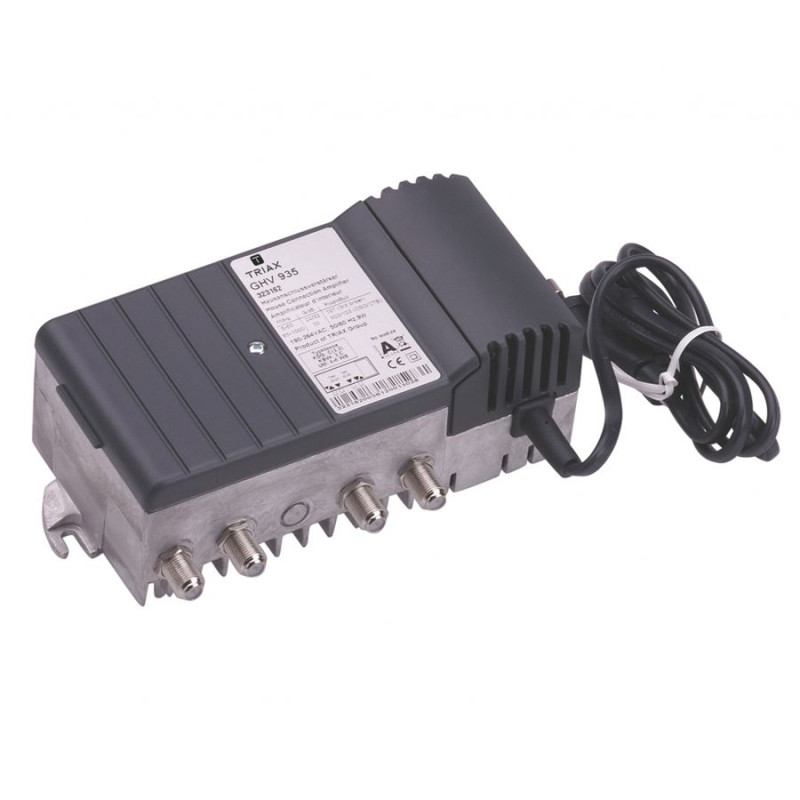

Triax GHV935 versterker 35dB met actief retourpad

35 dB signaalversterker met actief retourpad

De Triax GHV 935 is een 35 dB versterker met schakelbaar actief retourpad. Deze versterker is erg geschikt voor gebruik in compacte CATV-distributienetwerken in een appartementencomplex of huis met meerdere vertrekken.

Triax heeft de GHV 935 voorzien van 1 ingang en 1 uitgang. Ook heeft hij 2 testpunten (RF-in en -uit, beiden -20 dB). De testpunten zijn puur voor testen, niet om verdelers, taps of wandcontactdozen op aan te sluiten.

Technische gegevens Triax GHV 935 versterker (35 dB)

• Retourpad: 5-65 MHz
• Uitgangsniveau IMD 2, EN 50083-3: 104 dBµV
• Uitgangsniveau IMD 3, EN 50083-5: 107 dBµV
• Uitgangsniveau retourpad: 120 dBµV
• Frequentiebereik: 47-1006/85-1006 MHz

• Ruisgetal - forward (VHF I "aan"): 6,5 dB
• Versterking: 35 dB (@ 1006 MHz)
• Versterking retour: 22/32 dB (@ 60 MHz)
• Ruisgetal: 6,5 dB
• Ruisgetal retourpad: 5 dB
• Equalization: 0-15
• Attenuation: 0-15 dB
• Attenuation - interstage: 0/3/6/9 dB
• Retourverlies - input (@ 40 MHz): >18
• Lineariteit: ± 1.0 dB
• Impedantie: 75 Ω

• AC voedingsspanning: 190-264 VAC
• Gem. energieverbruik: <9 W
• Bedrijfstemperatuurbereik: -25 tot +55 °C
• IP beschermingsklasse behuizing: IP 20
• Referentiestandaarden: EN 50083-3 - Class 2 / EN 50083-1; EN 60065 / EN 50083 / 2RoHS 2002/95/EG compliant
• Isolatieklasse: II

• RF testpunt input (bi-directioneel): -20 dB
• RF testpunt output (bi-directioneel): -20 dB
• Connector: F-connector (female)

• Afmetingen (l x b x d): 170 x 100 x 65 mm
• Gewicht: 715 gram
