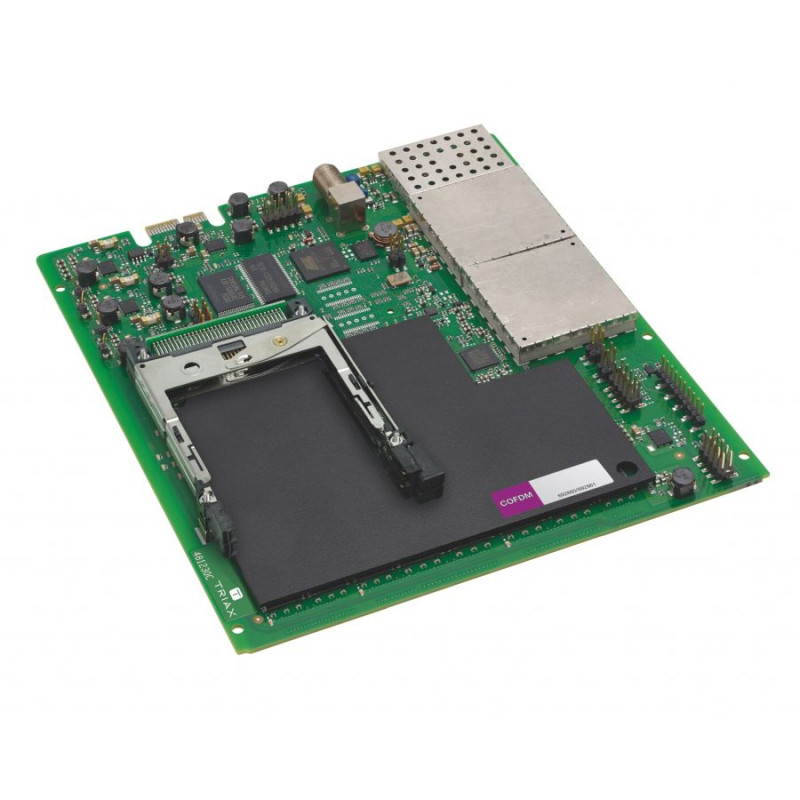

Triax TDH 844 DVB-T Backend CI

Quad COFDM backend module voor in het Triax TDH 800 headend

De Triax TDH 844 Quad COFDM backend module met 2 CI-slots is een backendmodule om maximaal 4 muxes aan diensten/tv-programma's beschikbaar te maken via de TDH 800 pool. De distributie verloopt in een COFDM-datastream. Met de TDH 844 module kunt u de services zo combineren, dat u de bandbreedte van elke mux optimaal gebruikt.

In de TDH 800 servicetool (via browser te benaderen) zorgt mux bandbreedte monitoring ervoor dat u de bandbreedte niet overbelast. Zo voorkomt het systeem transmissieproblemen.

Technische gegevens Triax TDH 844 DVB-T Backend CI

• Aantal CI slots: 2
• Type connector: F-connector (female)

• Ondersteunde carrier: 2K
• Guard interval: 1/32, 1/16, 1/8, 1/4
• MER: ≥ 35.0 dB
• Uitgangsniveau afstelling: +3 tot -17 dB
• Uitgangsniveau systeem: 90.0 ± 1.5 dBµV
• Output QAM modus: 16QAM, 64QAM, QPSK
• Output spectrum: Normaal
• Spurious Signals: > 60 dB
• TER - FEC rate: 1/2, 2/3, 3/4, 5/6, 7/8

• Kanalenraster: 7, 8, 8.5 MHz
• Stapgrootte frequentie: 250 kHz
• Uitgangsfrequentiebereik: 50.5-858 MHz
• Uitgangsretourverlies: > 10 dB
• Impedantie: 75 Ω

• DC werkspanning: 12 ± 1 VDC
• Luchtvochtigheid (in bedrijf): -10 tot +50 °C
• Luchtvochtigheid (opslag): -20 tot +70 °C
• DC stroomverbruik: 1200 mA
• Luchtvochtigheid (in bedrijf): 20-80 %
• Luchtvochtigheid (opslag): 10-90 %

• Afmetingen (l x b x h): 182 x 162 x 24 mm
• Gewicht: 290 gram
