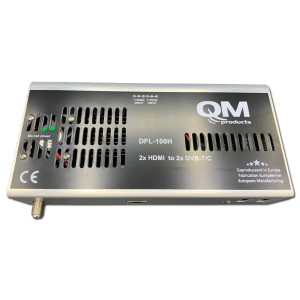

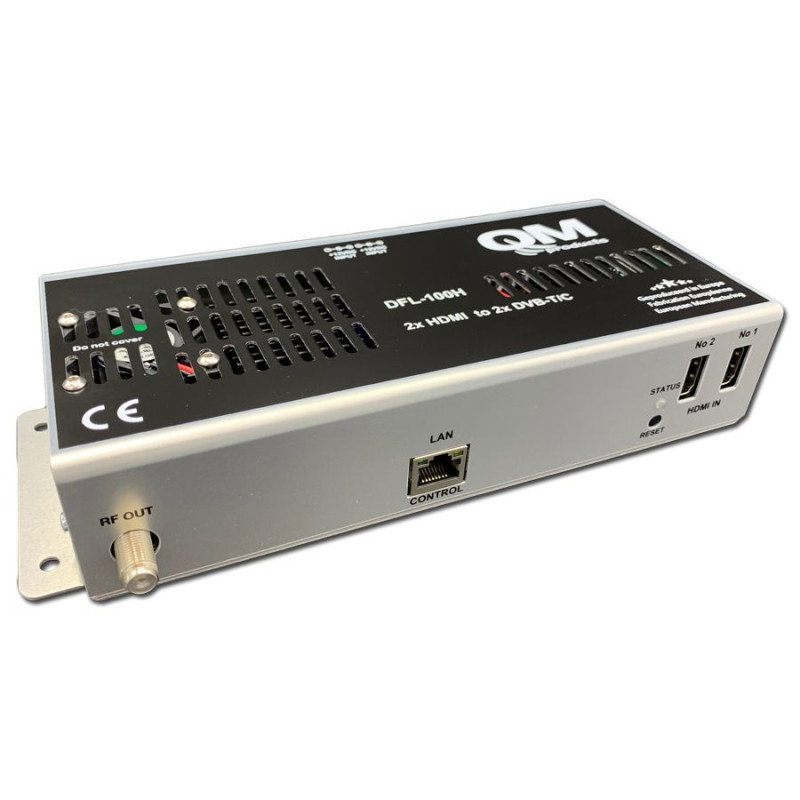

QM modulator DFL-100H 2xHDMI DVB-T/C

Modulator 2 x HDMI naar DVB-T of DVB-C

De QM DFL-100H is de opvolger van de QM SPM-2011. Het grote verschil is dat de DFL-100H de mogelijkheid tot dubbele voeding heeft (één netstroomadapter wordt standaard meegeleverd) en dat deze auto-update via internet heeft. De dubbele voeding werkt redundant: als onverhoopt de ene voeding uitvalt, neemt de andere het over, waarmee u uitval van systemen voorkomt. Net als zijn voorganger is deze modulator een krachtige alles-in-één modulator die 2 HDMI-bronnen omzet naar een DVB-T of DVB-C kanaal.

De modulator is voorzien van een geïntegreerde webserver met talloze handige features en een gebruiksvriendelijke interface. Deze webserver kunt zowel lokaal als extern benaderen, monitoren en inregelen. QM heeft de compacte DFL-100H krachtige prestaties gegevens. Hierdoor is dit de ideale modulator om HDMI-bronnen uit bijvoorbeeld een settopbox, mediaspeler of HD bewakingscamerasysteem aan een CATV-installatie toe te voegen.

Zijn processor monitort de status van de modulator doorlopend. Zodra eventuele fouten optreden, onderneemt deze actie en regelt de DFL-100H automatisch bij. De watchdog timers resetten het apparaat bij een CPU-storing.

Technische specificaties QM DFL-100H modulator

In het kort

• 2 onafhankelijke HDMI-ingangen
• 1 x RF-uitgang DVB-T/C (via software instelbaar)
• Dubbele voeding mogelijk (één 12 V/2 A netstroomadapter meegeleverd)
• Volledige NIT configuratie
• Laag stroomverbruik
• MER waarde > 40 dB
• Net RF-spectrum
• PCR re-stamping
• Gebruiksvriendelijke interface
• Wallmount
• Compact formaat

HDMI input

• Type: 2 x HDMI ingangen
• Videocoding: MPEG-4 AVC/H.264
• Profile: high profile 4.0
• Input resolutie: tot 1920 x 1080 (50/60p & i)
• Output resolutie: tot 1920 x 1080 (30p)
• HDCP ondersteuning: ja

Audio

• Audio: HDMI
• Standaard: MPEG-1 Layer II
• Audio bitrate: 64, 96, 128, 192, 256, 320 Kbps
• Format: Mpeg2, AAC, AC3

H.264 encoder

• Standard: MPEG-4 AVC/H.264
• Bitrate: 1–19 Mbps (instelbaar)
• Instelbare parameters: Service Name, Service ID
• LCN processing: Ja

Output specificaties

• DVB-T
  • Bandbreedte: 5, 6, 7, 8 MHz
  • Mode: 2K, 8K
  • Constellation: QPSK, 16QAM, 64QAM
  • Guard Interval: 1/4, 2/3, 3/4, 5/6, 7/8
  • Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8
• DVB-C
  • Bandbreedte: 5, 6, 7, 8 MHz
  • Mode: 2K, 8K
  • Constellation: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
  • Symbol Rate: 1-7,2 Ms/s

RF output

• Type: 2 x RF out
• Output frequentie: 115-950 MHz (stappen van 1 Hz)
• Output level: 98 dbµV
• Connector: F-connector (female) - 75 Ω
• Output attenuator: 0-20 dB
• MER
  • DVB-T: >45 dB
  • DVB-C: >50 dB

Transport Stream Processing

• Services: User selection by service names
• Automatic regeneration: PAT, CAT, SDT, PMTs, EITs, tables
• NIT: Off, Default, Custom
• PCR: re-stamping
• LCN support
• Custom NIT & SDT: Yes

Programming interface

• Ethernet webserver: Ja, embedded webserver
• Snelheid: 10/100 Mbps
• Connector: RJ45
• Compatibele browsers: IE Edge, Firefox, Chrome

Algemeen

• Stroomvoorziening: 12 VDC 50/60Hz
• Stroomverbruik: 1,3 A
• Temperatuur
  • In bedrijf: 0 °C to 40 °C
  • Opslag: -10 °C to +70 °C
• Luchtvochtigheid: tot 90%
