Triax OTx KIT 1310, OTx + WideBand H/V LNB

OTX 1310 SAT Fibre Optic Headend Kit

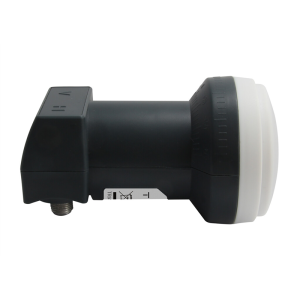

Het OTX 1310 SAT Fibre Optic Headend Kit bestaat uit de Wideband LNB TWB 40 en de OTX 1310 SAT FO Transmitter, inclusief de wandstekker-voedingsadapter. Dit systeem maakt het mogelijk om de verticale en horizontale SAT-breedband, gecombineerd met terrestriale uitzendingen, via een glasvezelnetwerk naar een groot aantal gebouwen en woningen te distribueren.

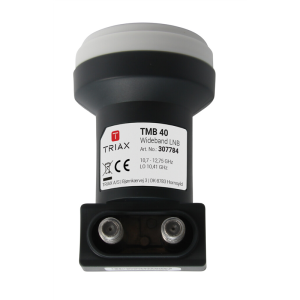

De TWB 40 moet geïnstalleerd worden op een schotel met een diameter van 85 tot 120 cm. De OTX zender eenheid kan zowel binnen als buiten worden gemonteerd. Een speciale beugel voor montage op een mast is apart verkrijgbaar als OTX-MB (artikelnummer 307789).

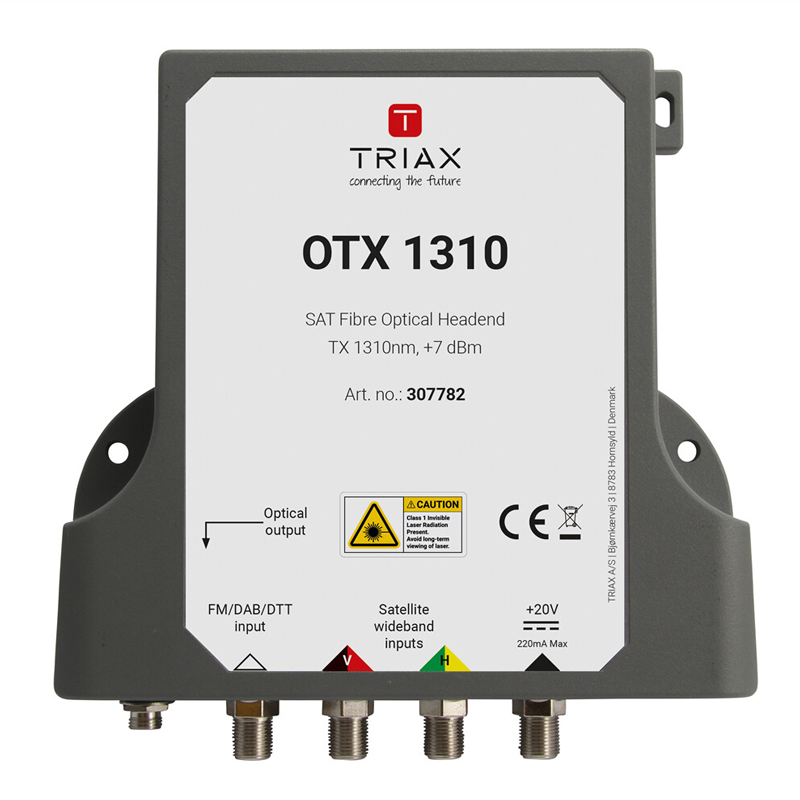

De OTX zender beschikt over twee coaxiale RF-ingangen voor aansluiting van de verticale en horizontale SAT-IF signaalkabels die afkomstig zijn van de Wideband LNB. De LNB wordt van stroom voorzien via de V-poort (+12V) en de H-poort (+20V). Let op: de LNB TWB 40 maakt alleen gebruik van de V-poort voor de DC-voeding.

De OTX Transmitter eenheid zelf bestaat uit een frequentie-stacker voor de SAT-IF H- en V-banden, de terrestriale band (TER) en de laserzender. Het OTX FO Headend is in staat om een PON (Passive Optical Network) aan te drijven met optische splitsing tot wel 32 lijnen, waarbij de TRIAX optische reconverters TVQ 06, TVC 06 en TOM 08 M/S direct kunnen worden aangesloten.

De OTX 1310, ontworpen met een 1310nm laserzender, is de meest kostenefficiënte variant binnen de OTX-familie en ondersteunt de standaardtoepassingen zoals hierboven beschreven. Het optische netwerk kan aanzienlijk worden uitgebreid door gebruik te maken van actieve TRIAX FO Repeaters, zoals de OTO 32 (artikelnummer 307787).

Technische Specificaties OTX 1310 SAT Fibre Optic Headend Kit

Bestelinformatie:

• Optische Kenmerken:
• Optisch budget voor PON (max.): 19 dB
• Type optische kabel: Single-mode
• Optisch uitgangsniveau (nominaal bij 25°C): 8 dBm
• Maximale optische splitsing in PON: 32
• Golflengte: 1310 nm

Kenmerken:

• Laserklasse: 1M
• LNB voedingsspanning (via SAT-IF ingang): +12 VDC (via V-poort)

Frequentiebereik:

• Frequentiebereik SAT: 10,7 - 12,75 GHz
• Frequentiebereik TER: 87,5 - 694 MHz
• L.O. frequentie, horizontaal: 10,41 GHz
• L.O. frequentie, verticaal: 10,41 GHz
• Ontvangstfrequentiebereik: 10,7 - 12,75 GHz
• Ontvangstpolarisatie: Horizontaal & verticaal
• TER-ingangsniveau DTT (bij 6 transponders): 70 dBµV

Elektrische Specificaties:

• Impedantie: 75 Ω
• Stroomverbruik (DC): 350 mA
• Bedrijfsspanning (DC): 20 VDC

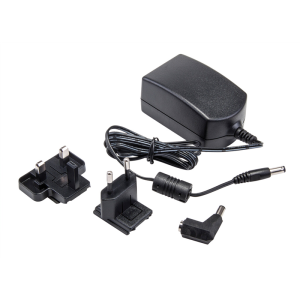

• PSU/adapter artikelnummer: TPS323-20Vdc/1.2A (307657)
• AC voedingsspanning: 100-240 VAC
• PSU/adapter info: Inclusief Euro Plug (CEE 7/17)
• TER voedingsspanning (via TER-ingang): 12 VDC

Operationele Specificaties:

• Weerbestendigheid: IP 54 (voor zowel de LNB als de OTX eenheid)

Aansluitingen:

• Optische connector: FC/PC "OUT"
• DC connector: F-female "+20V"
• Ingangsconnector: F-female "H" + F-female "V"
• TV-aansluitconnector: F-female "TER"
