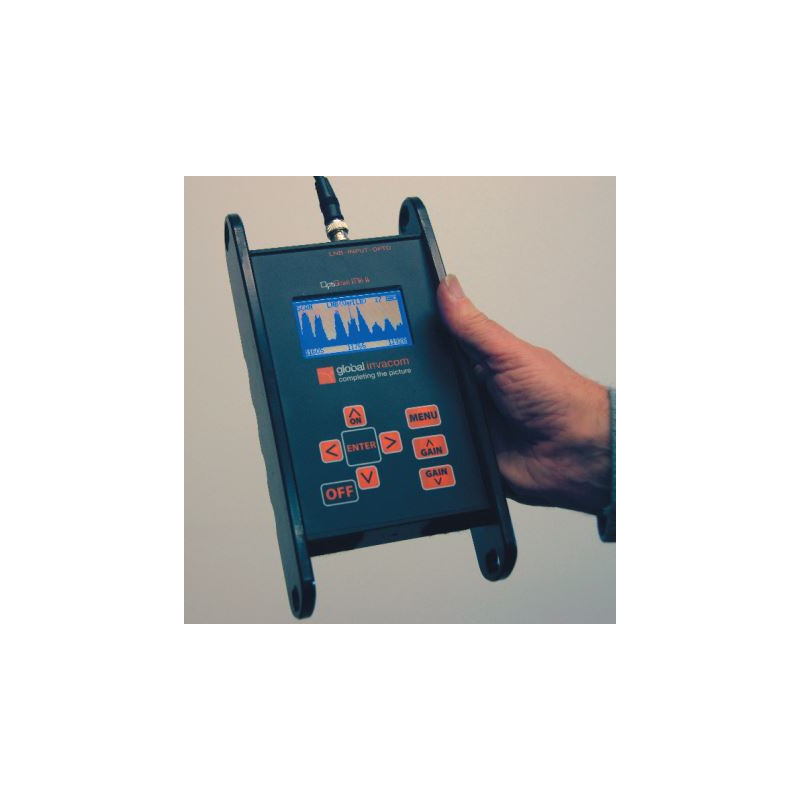

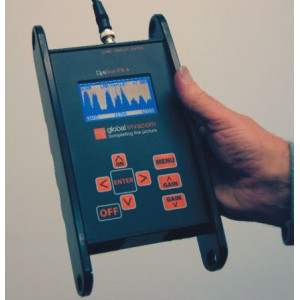

De Satellite IF & Optical Power Meter is een geavanceerde meetmeter, speciaal ontworpen voor gebruik met GI-O’LNB. Het apparaat maakt nauwkeurige uitlijning van satellietschotels en het testen van PON-netwerken mogelijk, met metingen in zowel dBµV als dBm.
De Optiscan biedt realtime weergave van de volledige satellietband, waardoor schotels snel en eenvoudig optimaal kunnen worden uitgericht en alle kanalen beschikbaar zijn. Dankzij de full-scan functie kunnen zowel de optische als coaxiale delen van de installatie razendsnel worden ingesteld.
Toepassingen
- Geschikt voor optische en RF-gebaseerde satellietdistributie-installaties
- Meten van optisch vermogen in dBm terwijl het spectrum zichtbaar blijft
- Realtime weergave van de satellietband
- Transponderidentiteit en positie direct uitleesbaar vanaf de satelliet
- SNR- en BER-waarden met één druk op de knop zichtbaar
- Favorietenfunctie — geen tijdrovende pc-downloads nodig
- Snel instellen van gemotoriseerde schotels en switches
Scanfuncties
- Volledige bandscan: 950 – 2150 MHz
- Inzoomen tot 160 MHz voor gedetailleerde analyse
Meetbereiken & prestaties
- RF-ingangsniveau: 40 dBµV – 90 dBµV
- Optisch bereik: +6 tot −25 dBm
- Nauwkeurigheid: typisch ±1 dB
- MER (SNR):
- Goed: ≥ 8 dB
- Marginaal: 6 – 7 dB
- Onvoldoende: < 5 dB
- BER:
- Goed: > 1E-3
Aansluitingen & compatibiliteit
- RF-ingang: 75 ohm BNC
- Adapter: BNC-naar-F meegeleverd
- Optische aansluiting: Type MC
DiSEqC:
- Compatibel met versie 1.2
- Alle DiSEqC-commando’s kunnen worden gegenereerd
Batterij & voeding
- Batterij-indicator op het scherm
- Batterijduur: ± 5 uur (bij voeding van een standaard LNB)
- Oplaadtijd: ± 12 uur
- Automatische laadregeling voorkomt overladen
Fysieke specificaties
- Gewicht: 500 g
- Afmetingen: 243 × 125 × 55 mm
Geheugen & accessoires
- Opslag tot 99 favoriete kanalen
Meegeleverde accessoires:
- Netlader
- BNC-naar-F adapter
- Draagtas / beschermhoes
