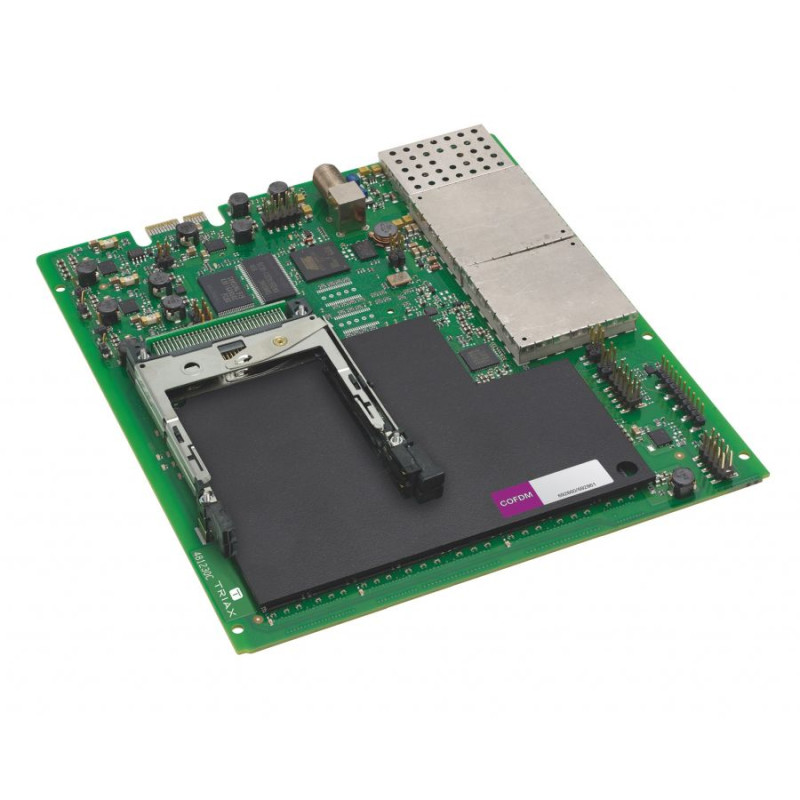

Quad COFDM backend module voor in het Triax TDH 800 headend
De Triax TDH 844 Quad COFDM backend module met 2 CI-slots is een backendmodule om maximaal 4 muxes aan diensten/tv-programma's beschikbaar te maken via de TDH 800 pool. De distributie verloopt in een COFDM-datastream. Met de TDH 844 module kunt u de services zo combineren, dat u de bandbreedte van elke mux optimaal gebruikt.
In de TDH 800 servicetool (via browser te benaderen) zorgt mux bandbreedte monitoring ervoor dat u de bandbreedte niet overbelast. Zo voorkomt het systeem transmissieproblemen.
Technische gegevens Triax TDH 844 DVB-T Backend CI
- Aantal CI slots: 2
- Type connector: F-connector (female)
- Ondersteunde carrier: 2K
- Guard interval: 1/32, 1/16, 1/8, 1/4
- MER: ≥ 35.0 dB
- Uitgangsniveau afstelling: +3 tot -17 dB
- Uitgangsniveau systeem: 90.0 ± 1.5 dBµV
- Output QAM modus: 16QAM, 64QAM, QPSK
- Output spectrum: Normaal
- Spurious Signals: > 60 dB
- TER - FEC rate: 1/2, 2/3, 3/4, 5/6, 7/8
- Kanalenraster: 7, 8, 8.5 MHz
- Stapgrootte frequentie: 250 kHz
- Uitgangsfrequentiebereik: 50.5-858 MHz
- Uitgangsretourverlies: > 10 dB
- Impedantie: 75 Ω
- DC werkspanning: 12 ± 1 VDC
- Luchtvochtigheid (in bedrijf): -10 tot +50 °C
- Luchtvochtigheid (opslag): -20 tot +70 °C
- DC stroomverbruik: 1200 mA
- Luchtvochtigheid (in bedrijf): 20-80 %
- Luchtvochtigheid (opslag): 10-90 %
- Afmetingen (l x b x h): 182 x 162 x 24 mm
- Gewicht: 290 gram
